O toldo retrátil com sistema de catraca é a versão de acionamento manual em que você abre e recolhe a lona girando uma manivela acoplada a uma catraca redutora — uma caixa de alumínio com engrenagens internas de latão que multiplica a força e, principalmente, trava o toldo em qualquer posição intermediária. Em vez de um motor ou de uma mola que devolve o toldo sozinho, a catraca segura a lona exatamente onde você parou de girar, com travamento progressivo: cada volta da manivela avança um pouco e fica fixa. É o mecanismo padrão do toldo cortina (vertical, de sacada) e também aparece em modelos articulados de braço, sendo a escolha certa para quem quer controle preciso da abertura sem depender de eletricidade.
O que é exatamente a “catraca” e como ela difere de mola e motor
No jargão do setor, “catraca” é o apelido da máquina redutora — o conjunto que recebe a manivela e converte o giro humano em força suficiente para enrolar ou desenrolar o eixo da lona. A peça tem duas funções que se complementam:
- Reduzir a velocidade e multiplicar o torque (por isso o nome redutor), deixando o movimento suave mesmo em vãos largos;
- Travar o sistema por uma roda dentada com lingueta — o famoso “tec-tec” — que impede o toldo de voltar sozinho quando você solta a manivela.
Isso separa a catraca dos outros dois sistemas comuns:
| Sistema | Como aciona | Para onde está em uso? | Posições intermediárias |
|---|---|---|---|
| Catraca / redutor (manual) | Manivela + engrenagens, com travamento progressivo | Toldo cortina vertical e articulado de vão médio/grande | Sim — trava em qualquer ponto |
| Mola | Força elástica armazenada ajuda a recolher | Toldos menores, de abertura frequente e rápida | Não — tende a abrir ou fechar por inteiro |
| Motor | Motor tubular + controle/sensor | Vãos grandes, automação por sol/vento | Sim, mas depende de energia |
Na prática: a mola é ótima para um toldo pequeno que você abre e fecha o tempo todo, mas ela não “para no meio” — e mola mal dimensionada deixa a operação dura e reduz a vida útil. A catraca brilha justamente quando você quer regular a altura/avanço da lona com exatidão e mantê-la firme contra vento e chuva, sem fio nem tomada por perto. O motor resolve conforto, mas adiciona custo, fiação e ponto de manutenção elétrica.
Anatomia do kit de catraca e manivela
Um conjunto típico de toldo cortina ou articulado com acionamento por catraca é composto por:

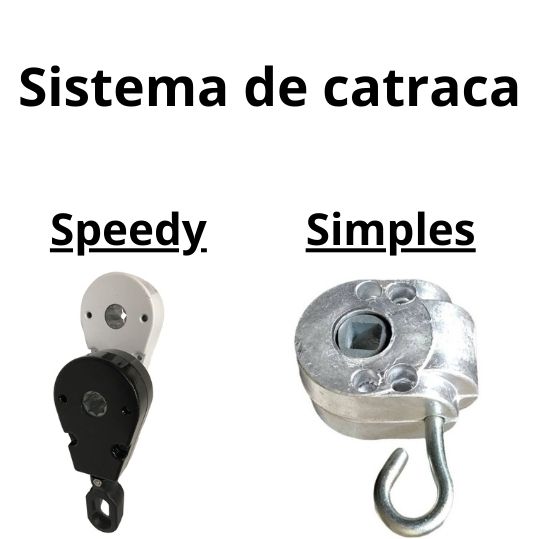

- Catraca redutora (máquina redutora) — carcaça externa em alumínio com pintura eletrostática e engrenagens internas em latão, material resistente e de baixo desgaste. É o coração do sistema.
- Manivela — haste removível, comumente com cerca de 1,50 m, para alcançar a catraca de forma confortável a partir do chão.
- Eixo / tubo de enrolamento — onde a lona se enrola; quanto maior o vão, mais robusto o tubo.
- Mancais e suportes — par de suportes superiores que fixam o conjunto na parede ou laje.
- Mosquetões com presilhas — prendem a barra inferior da lona quando o toldo está estendido, dando tensão e vedação.
A relação de redução varia conforme o modelo (existem máquinas com relação na faixa de 1.10, por exemplo) e é escolhida em função do peso da lona e da largura. Quanto maior o vão, maior a redução necessária para que a manivela continue leve de girar.
Em que tipo de toldo a catraca faz mais sentido
O sistema de catraca é mais comum em duas aplicações:
- Toldo cortina (vertical) — aquele que desce na frente de sacadas, varandas e fachadas para fechar a lateral contra sol, chuva e vento. É o reino da catraca: a lona desce na vertical e a trava segura a altura escolhida. Costuma usar PVC cristal transparente (espessuras de 0,10 mm a 0,80 mm) quando se quer manter a vista, ou lona acrílica/sintética para sombreamento. Veja mais em nossa página de cobertura retrátil.
- Toldo retrátil de braço articulado — projeta sombra horizontal sobre área externa, com braços que avançam e recolhem. A catraca/manivela é a opção manual de quem não quer motorização. Conheça o toldo retrátil e a versão em toldos de lona.
Para vãos muito largos (acima de ~5 a 6 m) ou uso intenso diário, vale comparar com a motorização — girar manivela em uma lona grande e pesada várias vezes ao dia cansa, ainda que tecnicamente funcione.
Como operar e travar corretamente
A lógica é simples e direta: girar a manivela em um sentido estende o toldo (cobre a área), girar no sentido oposto recolhe. O detalhe importante é a tensão final — em toldo cortina, ao terminar de descer, prenda a barra inferior pelos mosquetões/presilhas para que a lona fique esticada; folga gera “barriga”, acúmulo de água e batidas de vento. Pontos de atenção na hora de operar:
- Não force a manivela contra o batente final: ao sentir resistência firme, pare. Forçar é o que mais quebra dente de engrenagem.
- Mantenha o conjunto alinhado — estrutura torta faz a catraca trabalhar sob esforço lateral e endurece o giro.
- Garanta caimento mínimo para escoar água da chuva. Em coberturas fixas de lona o caimento recomendado é a partir de ~15%; no cortina vertical o que importa é a tensão lateral e a barra de peso embaixo.
Manutenção: o que revisar e quando
O grande trunfo da catraca é a simplicidade mecânica — menos coisa para dar defeito que um sistema motorizado. Ainda assim, ela não é “instale e esqueça”. Em uma revisão periódica, verifique:
- Catraca e trava — o travamento deve ser firme; se começar a “patinar” ou pular o ponto, é sinal de desgaste da lingueta ou dos dentes.
- Engrenagens — lubrificação com graxa/óleo apropriado para engrenagens mantém o giro leve (alguns fabricantes vendem redutores selados que dispensam relubrificação; confira a orientação do seu modelo).
- Eixo, mancais, suportes e fixadores — parafusos soltos e mancal gasto geram folga e ruído.
- Lona e costuras — a saúde do tecido afeta o esforço da catraca; lona endurecida ou suja pesa mais.
Catraca quebrada ou “espanada” normalmente se resolve trocando a máquina redutora — é uma peça padronizada por faixa de largura e relativamente barata, sem precisar refazer todo o toldo. Se o seu já tem anos de uso, vale avaliar uma reforma de toldos aproveitando a estrutura.
Quanto custa um toldo retrátil manual
O preço varia conforme largura, tipo de lona e tipo de braço. Como referência geral de mercado para o material instalado (sempre confirme com avaliação técnica, pois cada vão é único):
| Configuração | Faixa de referência (R$/m²) |
|---|---|
| Toldo retrátil em lona (manual por catraca) | R$ 400 a R$ 660 |
| Toldo retrátil em policarbonato | R$ 600 a R$ 1.000 |
| Toldo cortina (vertical, PVC/lona) | R$ 180 a R$ 330 |
São faixas indicativas: vão, fixação, altura de instalação e tipo de tecido mudam o valor final. Quem prefere cobertura rígida pode comparar com soluções fixas, como a cobertura de policarbonato.
Perguntas frequentes
Toldo com catraca é melhor que motorizado?
Depende do uso. A catraca é mais barata, não depende de energia e tem manutenção simples — ideal para uso ocasional ou onde não há ponto elétrico. O motorizado ganha em conforto e faz sentido em vãos grandes ou abertura várias vezes ao dia. Para vãos médios e uso esporádico, a catraca costuma ser a melhor relação custo-benefício.
Qual a diferença entre sistema de mola e de catraca?
A mola usa força elástica para ajudar a recolher e é indicada para toldos pequenos de abertura frequente, mas não trava em posições intermediárias. A catraca usa engrenagens com travamento progressivo, segurando a lona em qualquer altura — melhor para vãos maiores e para quem quer regular o avanço com precisão.
A catraca pode travar ou quebrar?
Pode, geralmente por falta de lubrificação, esforço excessivo (forçar contra o batente) ou desgaste natural dos dentes da engrenagem. A solução costuma ser a troca da máquina redutora, peça padronizada por faixa de largura, sem necessidade de refazer o toldo inteiro.
